Asynkronmotor elektro

[heltn]

HEi!

Trenger hjelp, noen som er flinke til å tegne Styrestraumskrets og hovudstraumsskjema av kretsen?

Kan noen tegne dette for meg? det skal inneholde:

Automatsikringer

Kontaktor m/haldekrets

Startbryter

Stoppbryter

Motorbrett

Styrestraum

Kopling

Takk på forhånd!

Kristian T

[Glennski]

For 230 eller 400V?

[heltn]

230v

[hillmar]

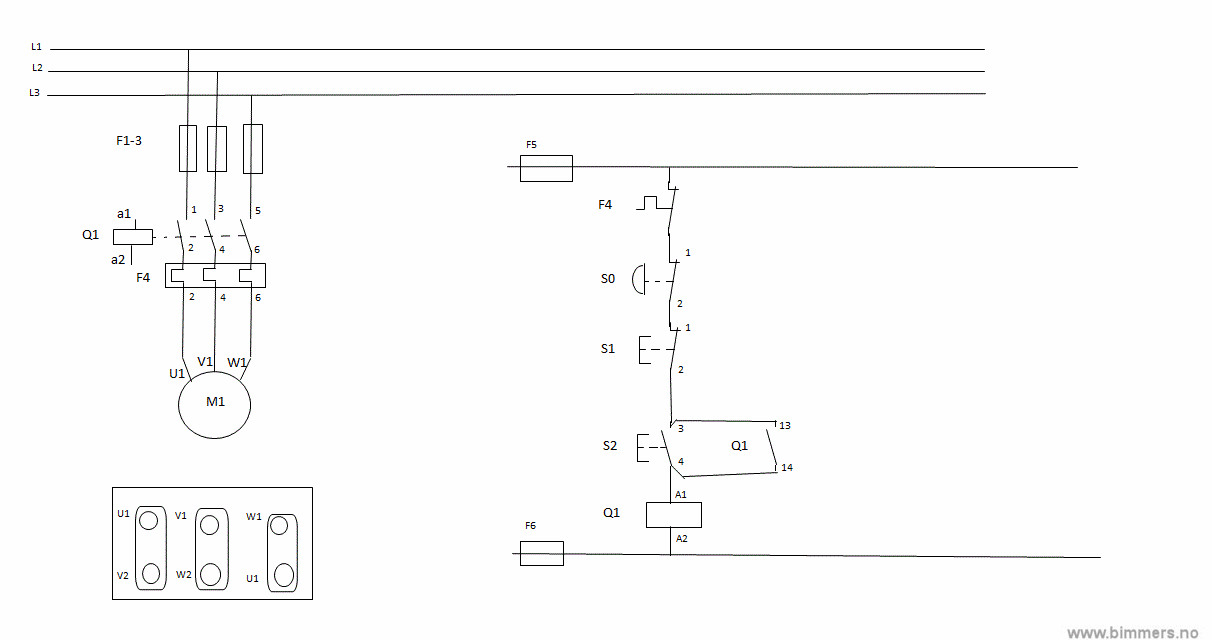

Var det sånn du tenkte? Og ikke skyt meg hvis ikke all nummereringen er riktig Det kommer jo litt ann på hvilke produsent du bruker (og nummereringen på F4 husker jeg ikke).

Edit: Er greit å få med tegningen

[_CoZm|C_]

på F4 (bimetallet) skal det være 95 / 96 i styrestrømmen=) rekkeklemmer inn ut ifra skapet e jo greit å ha med:)

tegna det i paint?

[hillmar]

Hehe, tegna i paint ja

Kan fylle på rekkeklemmer ja...

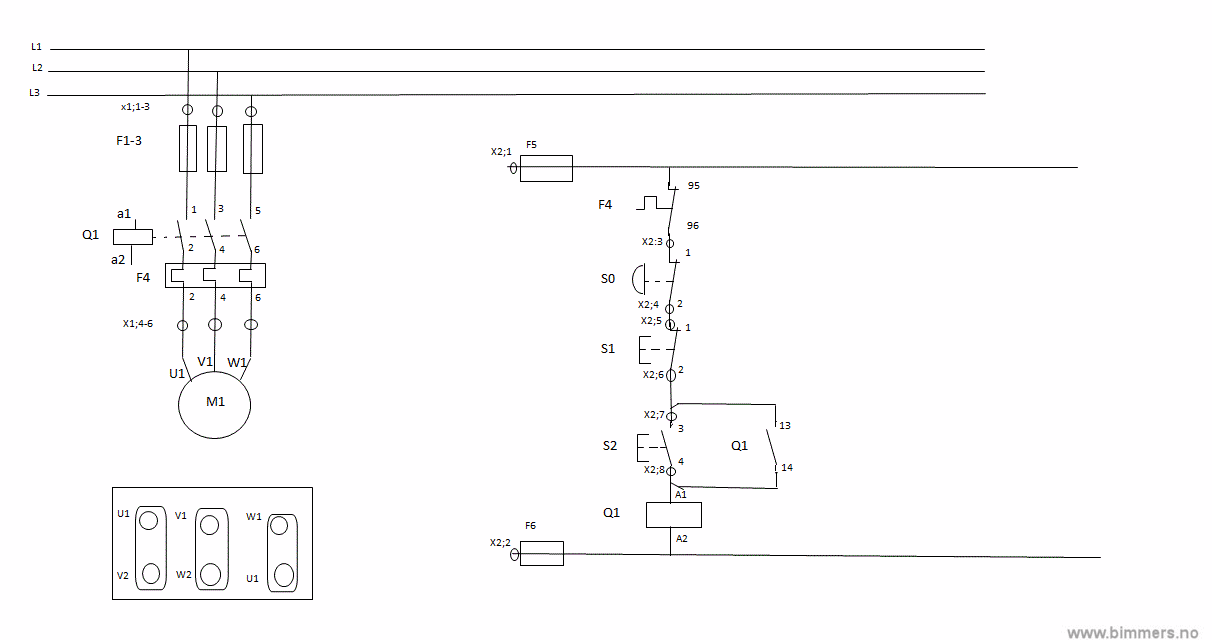

Edit: Revidert versjon

[Dan327t]

automasjonseksamen?

[_CoZm|C_]

hadde pcscematic her ein plass men finner det ikkje igjen....

[Glennski]

automasjonseksamen?

Litt for enkel oppgave for en automasjonseksamen vel

[hillmar]

Ja, er vel hakket for lett for elektrikker fagprøven til og med... Hvis du ikke har vært heldig

[Glennski]

Ja, er vel hakket for lett for elektrikker fagprøven til og med... Hvis du ikke har vært heldig

Megaheldig

[Dan327t]

automasjonseksamen?

Litt for enkel oppgave for en automasjonseksamen vel

Jeg fikk det i oppgave i andre klasse:p på eksamen, hehe. skulle koble det opp.

[Glennski]

Da var du heldig som sagt

[hillmar]

Ja, i andre klasse automasjon må man vel kunne kreve mer enn dette... Men jeg skjønner godt at du ikke klager på det

[_CoZm|C_]

ikkje for å var pirkete men mellom hoved sikring og styrestrøms sikring går vell strengt tatt ikkje gjennom rekkeklemmer.. ?

automasjonseksamen er vell litt mer avansert enn den der.. tipper vg1 elektro=)
