Hei,
Holder på med å oppgradere til 3-stage manifold (3SIM) på en E61 525xi (2006) med N52B25A.

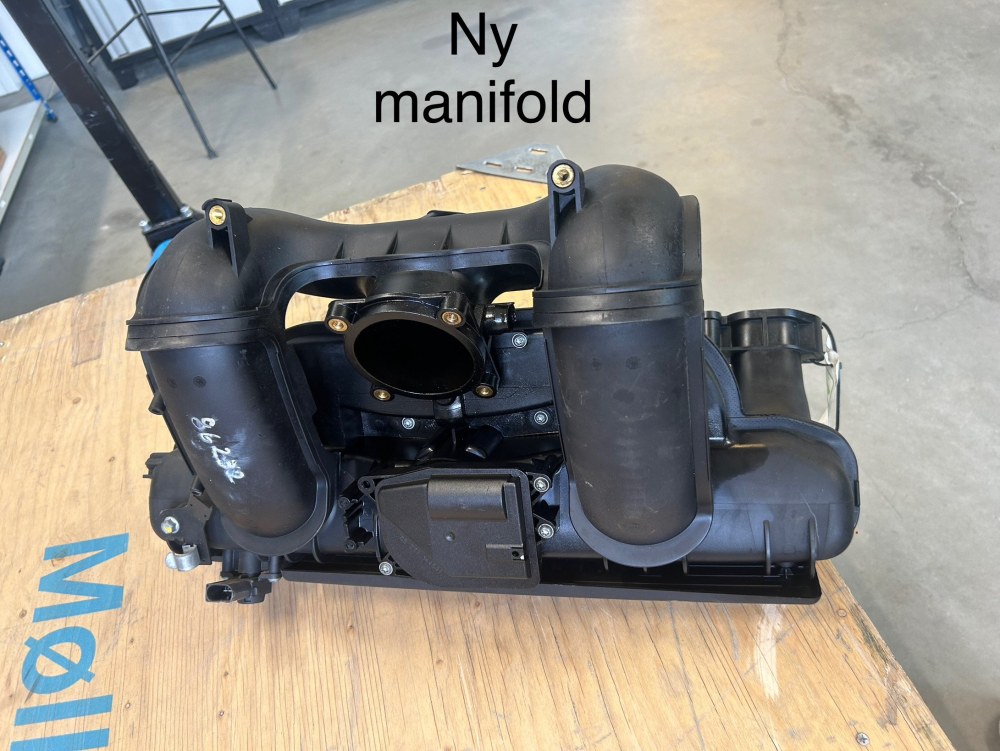

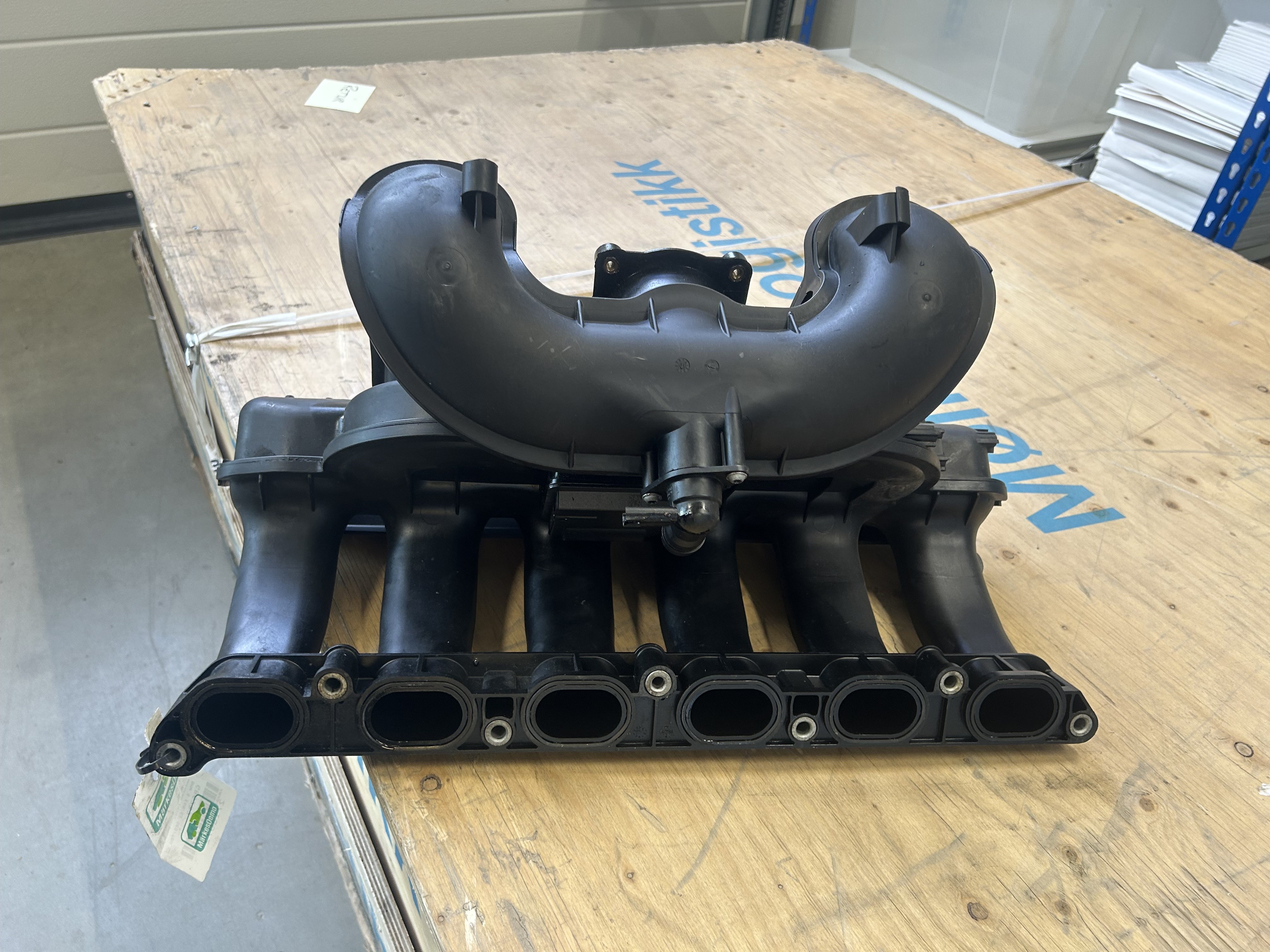

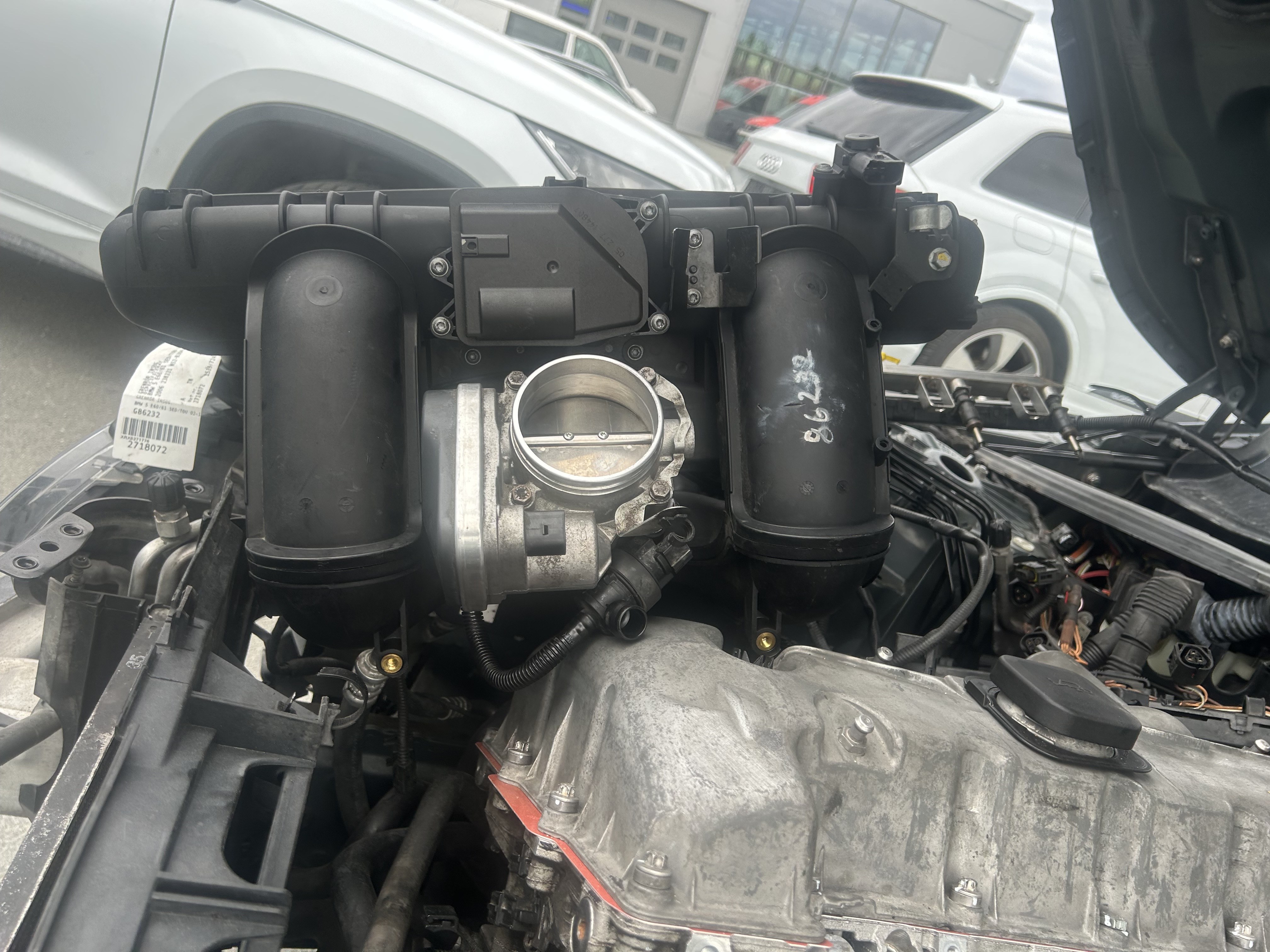

Manifolden er hentet fra en E61 530i (N52B30). Den har både stor og liten DISA, som org manifold har og to slange utganger, en ved hullet der gass-spjeldet monteres og andre utgang på motsatt side. Selve manifolden kom uten sensorer eller spjeld, men det er nå på plass, og begge DISA-er er testet og fungerer som de skal.

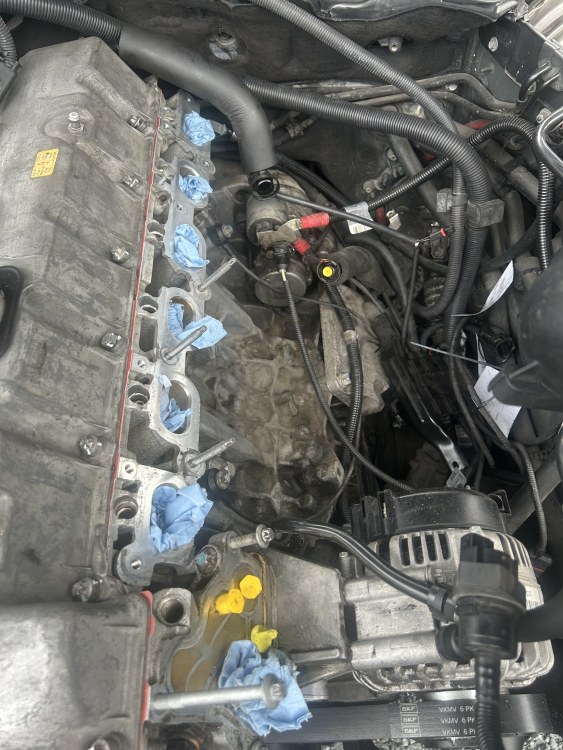

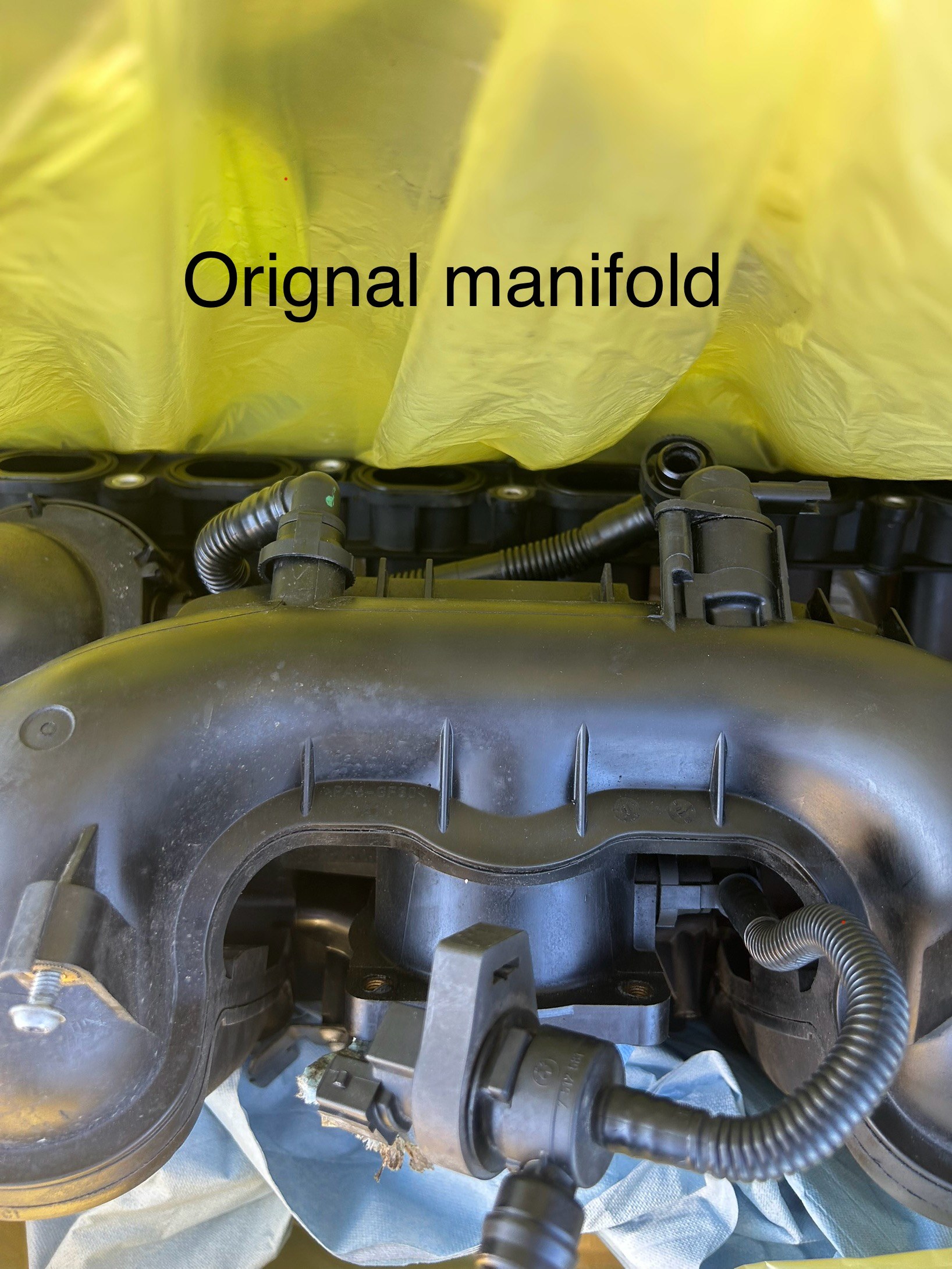

Problemet er kobling av slanger fra PCV og vakuum. Jeg bruker originale slangekoblinger fra min gamle manifold, som var en 2-port versjon med ekstern oljeseparator (den svarte plastkuppelen under manifolden). Den nye manifolden har så vidt jeg forstår integrert oljeseparator, og da stemmer ikke tilkoblingene lenger.
Fra originaloppsettet har jeg:
En slange med ledning fra ventildekselet til oljeseparatoren (kuppelen).
En slange med ledning som kommer opp fra under motoren.
En Y-slange som koblet de to portene på den gamle manifolden sammen og gikk til slangen i punkt 1.
En enkel slange med en "klump" på (antagelig EVAP-ventilen) som gikk til porten nær gasspjeldet.
Er det noen som har gjort dette før og vet hvordan disse slangene bør kobles på 3SIM-manifolden? Eventuelt hva som må fjernes, endres eller kjøpes nytt?
Bilder kommer i kommentarfeltet. Alle tips mottas med stor takk!
